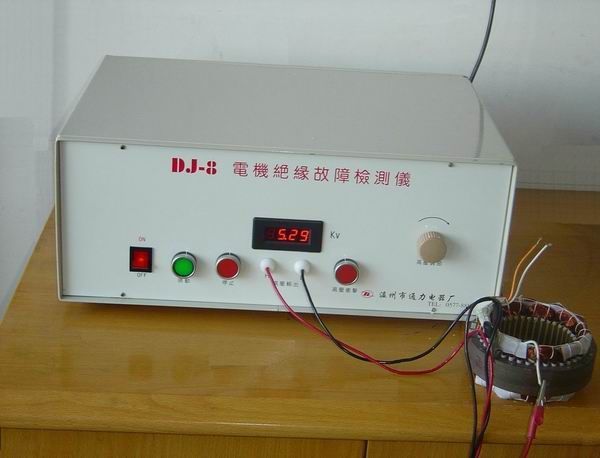

DJ-8电机绝缘故障检测仪说明

DJ-8电机绝缘故障检测仪说明

一、概述：

    电机，电器产品在出产前，均需作工频耐压试验。经工频耐压试验仪作耐压试验后只能判定被试品为合格或不合格。而不能查出不合格品的故障点而修复。

    我厂试制成功的电机绝缘故障检测仪，在绕组（通电部分）与铁芯之间施加波型为1.2μS/50μS的国际标准冲击波（俗称雷击波）。一般可以在通电部分与外壳之间的绝缘薄弱点产生火花与放电声，从而发现故障点而修复。以排除故障，避免产品报废。由于所施加的是单次高压脉冲，波前时间短，能量小。故被认为是无损试验。

二、使用方法：

1、将仪器输出高压线（红线）接被试品通电部分。零线（黑线）接外壳（不通电部分）。

2、接通仪器220V交流电压。

3、按启动按纽，将电压调至所需值，一般为4KV-8KV。

4、按一次高压冲击按钮，仪器既输出波型为1.2μS/50μS高压冲击波对试品作冲击耐压试验 。使试品绝源薄弱点出现火花与放电声以查找故障点。

   若一次冲击不能出现火花和放电声可调节高压值，按高压冲击按钮,继续作冲击试验寻找故障点。
